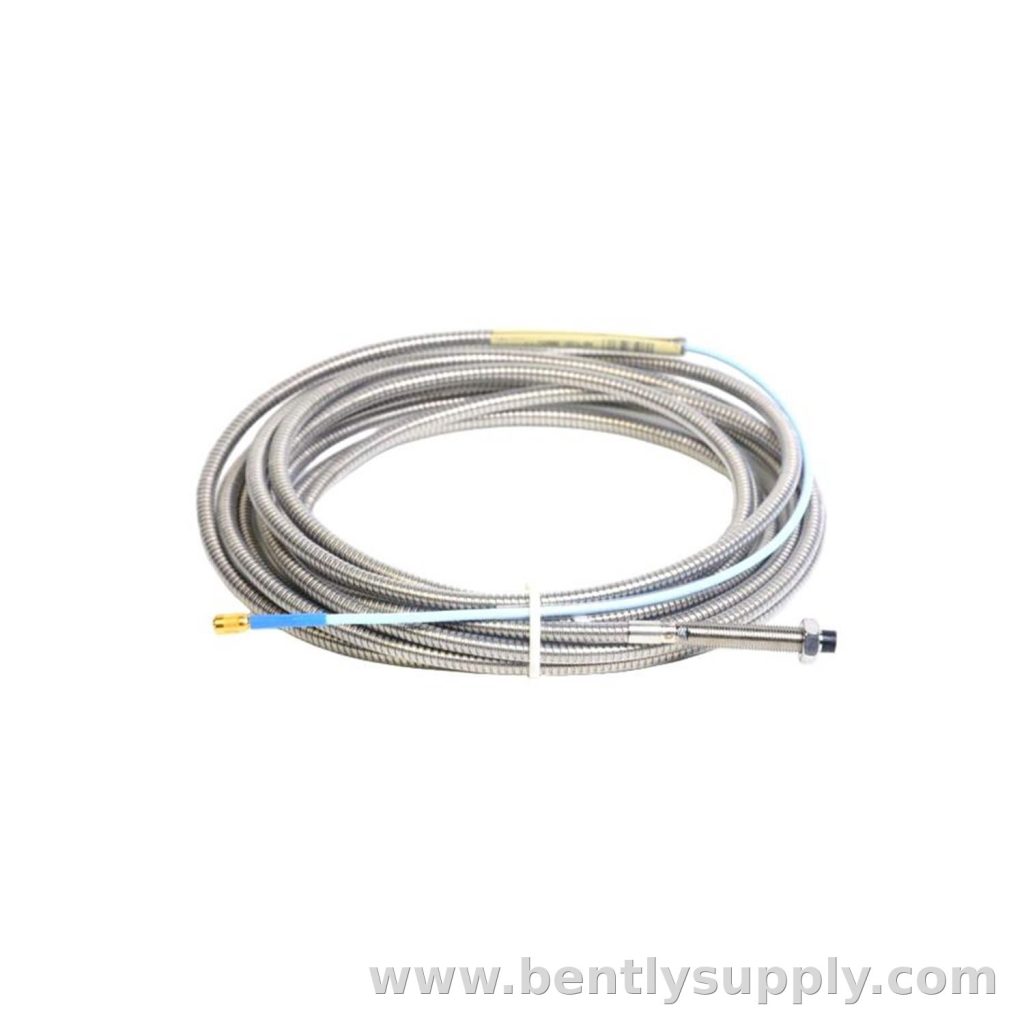

مسبار القرب Bently Nevada 330102-00-80-10-11-00 من سلسلة 3300 XL 8 mm مع موصل ClickLoc المحوري 330102-00-80-10-11-00

مسبار القرب Bently Nevada 330102-00-80-10-11-00 من سلسلة 3300 XL 8 mm مع موصل ClickLoc المحوري

مقدمة المنتج

يعتبر مسبار القرب 330102-00-80-10-11-00 من Bently Nevada جزءًا أساسيًا في أنظمة مراقبة وحماية المعدات الدوارة. هذا المنتج الأصلي مصمم للعمل في البيئات الصناعية الأكثر تطلبًا، ويُستخدم في التوربينات والضواغط والمضخات والمعدات الدوارة الحرجة.

المواصفات الفنية

تتضمن قائمة المواصفات التالية بيانات التعريف والقيم الفنية المتاحة لهذا الموديل:

  • العلامة التجارية: Bently Nevada
  • الموديل: 330102-00-80-10-11-00
  • السلسلة: 3300 XL 8 mm
  • النوع: Proximity Probe
  • التركيب: 00=0.0 in
  • Overall case length Option: 80= 8.0 in
  • طول الكابل: 10= 1.0 meter (3.3 feet)
  • الموصل/الواجهة: 11= Miniature coaxial ClickLoc connector with connector protector, FluidLoc cable
  • الشهادات والاعتمادات: 00 = Not required
  • Probe Tip Material: Polyphenylene sulfide (PPS)
  • Probe Case Material: AISI 303 or 304 stainless steel (SST)

يرجى الرجوع إلى دليل المستخدم الرسمي للحصول على التفاصيل الكاملة، ويمكن تنزيل الدليل من الرابط المرفق في صفحة المنتج. ننصح بالتحقق من التوافق مع المعدات الخاصة بك قبل الطلب.

تحليل رقم الموديل

  • 330102 — مسبار قرب 3300 XL 8 mm بخيط M10x1 (متري) من Bently Nevada
  • 00 — الطول غير الملولب قبل بداية الغلاف: 0.0 بوصة (0.0 مم — ملولب بالكامل)
  • 80 — طول الغلاف الكلي: 8.0 بوصة (203.2 مم)
  • 10 — الطول الكلي للكابل: 10 متر
  • 11 — نظام الموصل/الكابل: خيار موصل وفق جدول الطلب الرسمي
  • 00 — الاعتمادات التنظيمية: تصنيف عام لمناطق غير مصنفة (General Purpose)

ملاحظة: تدل مقاطع رقم الموديل على خيارات الطلب المعتمدة في النظام؛ يجب الرجوع إلى جدول الطلب الرسمي من Bently Nevada لتفسير أي كود غير مذكور أعلاه.

تحليل المعايير

يشفّر سلسلة الطلب الخاصة بـ 330102-00-80-10-11-00 التكوين الفيزيائي والكهربائي للمكوّن، لذلك يجب مطابقة كل خانة مع الرسم الفني للآلة قبل الاستبدال. تتراوح درجة حرارة التشغيل المصنّف لها بين -52°C to +177°C (-62°F to +350°F). تُحدَّد أداءات المسبار مع كابل الامتداد وجهاز Proximitor المطابق كنظام واحد؛ لذا فإن استبدال الحلقة كاملة بأرقام القطع نفسها يحافظ على معامل المقياس المعايَر وخطية سلسلة القياس.

سيناريوهات التطبيق

يُستخدم مسبار 330102-00-80-10-11-00 بشكل أساسي في مراقبة الاهتزاز والإزاحة في الآلات الدوارة: التوربينات البخارية والغازية، والضواغط، والمضخات، والمراوح. يساعد في الكشف المبكر عن أعطال مثل عدم الاتزان وعدم المحاذاة، ويوفر إشارات القياس اللازمة لمنطق الإنذار والفصل في إطار المراقبة المرافق.

دليل التركيب

لتركيب المسبار 330102-00-80-10-11-00، اتبع إرشادات الشركة المصنعة بدقة: تأكد من نظافة سطح التركيب وخلوّه من الشوائب، واستخدم الأدوات المناسبة لتثبيت المسبار بإحكام، واحترم حدود تعشيق الخيط في جسم الآلة. اضبط الفجوة الابتدائية وفق المتطلبات الكهربائية لجهاز Proximitor المرافق وتحقق من جهد الفجوة مقابل وثائق النظام قبل إعادة تشغيل الآلة.

طريقة الاستخدام

يتكامل مسبار القرب 330102-00-80-10-11-00 مع نظام المراقبة المرافق بعد التثبيت الصحيح دون الحاجة إلى إعدادات إضافية. قم بفحوصات دورية للتأكد من سلامة الوصلات، وسجّل القراءات لتتبع اتجاهات أداء الآلة على مدى الزمن، واتبع دائمًا إرشادات السلامة أثناء التعامل مع المعدات.

نصائح الصيانة

افحص رأس المسبار والخيوط وغلاف الكابل عند كل توقف للصيانة بحثًا عن التآكل أو التلف، وتأكد من أن تعشيق الموصل وعزم الإحكام لم يترخيا أثناء التشغيل. حافظ على تشغيل الوحدة وتخزينها ضمن نطاق -52°C to +177°C (-62°F to +350°F).

نصائح الإصلاح

عند تعطل مسبار القرب 330102-00-80-10-11-00، حدّد السبب أولًا: افحص التوصيلات ومصدر الإشارة، ثم راجع إجراءات التشخيص في الدليل الرسمي. إن تعذّر حل المشكلة فاتصل بفريق الدعم الفني لدينا؛ نوصي باستبدال المكوّن التالف بقطعة أصلية بدلًا من الإصلاح الميداني لضمان الأداء الأمثل.

نصائح الشراء

قبل طلب 330102-00-80-10-11-00، تحقق من رقم القطعة الكامل والعلامة التجارية Bently Nevada، واطلب من المورد شهادة المنشأ إذا لزم الأمر. يقوم BN Parts Arabic بتوريد المكوّنات الأصلية مع الوثائق الرسمية للخدمة، ويمكن لفريقنا تأكيد التوفر والتسعير وزمن التسليم لسلسلة الخيارات الخاصة بك.

قائمة التغليف

تشمل قائمة التغليف للموديل 330102-00-80-10-11-00 المكوّن نفسه ووثائقه المرافقة. نلتزم بتغليف المنتجات بشكل آمن لضمان وصولها سليمة، ويمكن توفير تفاصيل إضافية حول التغليف عبر خدمة العملاء عند الطلب.

عن سلسلة 3300 XL 8 mm

الرقم يتبع نظام القياس بالقرب **3300 XL 8 mm** من Bently Nevada. أبرز المواصفات العامة للنظام كما هي منشورة في بيانات النظام:

  • نطاق القياس الخطي: 2.0 مم (80 mils) بدءًا من فجوة 0.25 مم
  • معامل المقياس: 7.87 فولت/مم (200 mV/mil)
  • نطاق التردد: 0 إلى 10 كيلوهرتز
  • الحد الأدنى لقطر الهدف المسطح: 15.9 مم
  • نطاق حرارة تشغيل المسبار وكابل الامتداد: ‎-52 إلى +177 درجة مئوية، وجهاز Proximitor: ‎-52 إلى +100 درجة مئوية
  • رأس المسبار: بولي فينيلين كبريتيد (PPS) مقاوم كيميائياً
  • متوافق مع متطلبات معيار API 670

التوافق مع النظام

  • ينتمي هذا المكوّن إلى 3300 XL 8 mm proximity system، وهو مصمم للعمل مع المسابير وكابلات الامتداد وأجهزة Proximitor ووحدات المراقبة التابعة لنفس النظام.
  • يجب أن يتطابق الطول الكلي (المسبار + كابل الامتداد) مع طول معايرة جهاز Proximitor — عادةً 5.0 أمتار أو 7.0 أمتار — لضمان معايرة النظام ودقته.
  • مكوّنات Bently Nevada التي تحمل نفس رقم القطعة قابلة للتبديل الكامل، فيمكن استبدال قطعة الغيار المخزنة دون إعادة هندسة حلقة القياس عند تطابق رقم الموديل كاملاً.
  • يمكن توريد السلسلة الكاملة بأرقام قطع متسقة من BN Parts Arabic.

الأسئلة الشائعة

ما هو نطاق درجة حرارة التشغيل؟
تتراوح درجة حرارة التشغيل المصنّفة للموديل 330102-00-80-10-11-00 بين -52°C to +177°C (-62°F to +350°F)، وهو نطاق يغطي الظروف القاسية النموذجية لتركيبات المعدات الدوارة.
ما نوع الموصل أو الواجهة؟
يستخدم Connector and cable-type Option: 11= Miniature coaxial ClickLoc connector with connector protector, FluidLoc cable بما يطابق سلسلة القياس القياسية من Bently Nevada.
هل يمكن تبديل هذه القطعة مع المكوّنات القائمة؟
مكوّنات Bently Nevada التي تحمل نفس رقم القطعة قابلة للتبديل الكامل، فيمكن لهذه القطعة أن تحل محل الوحدة القائمة دون إعادة معايرة الحلقة عند تطابق رقم الموديل كاملاً.
كيف أتأكد من رقم القطعة الصحيح؟
طابق كل خانة خيارات مع قائمة المواد الخاصة بالآلة، ثم تواصل معنا بسلسلة الخيارات كاملة؛ سيعمل فريق BN Parts Arabic على تأكيد التوافق والتوفر والوثائق.

إصدارات أخرى من نفس السلسلة (330102)

جميع الإصدارات التالية تنتمي إلى نفس عائلة المنتج من Bently Nevada وتختلف في خيارات التكوين (الطول، نوع الموصل، الاعتمادات):

المواصفات التقنية
رقم القطعة (SKU) 330102-00-80-10-11-00
رقم الطراز (MPN) 330102-00-80-10-11-00
العلامة التجارية Bently Nevada
السعر على استفسار
brand Bently Nevada
model 330102-00-80-10-11-00
series 3300 XL 8 mm
type Proximity Probe
