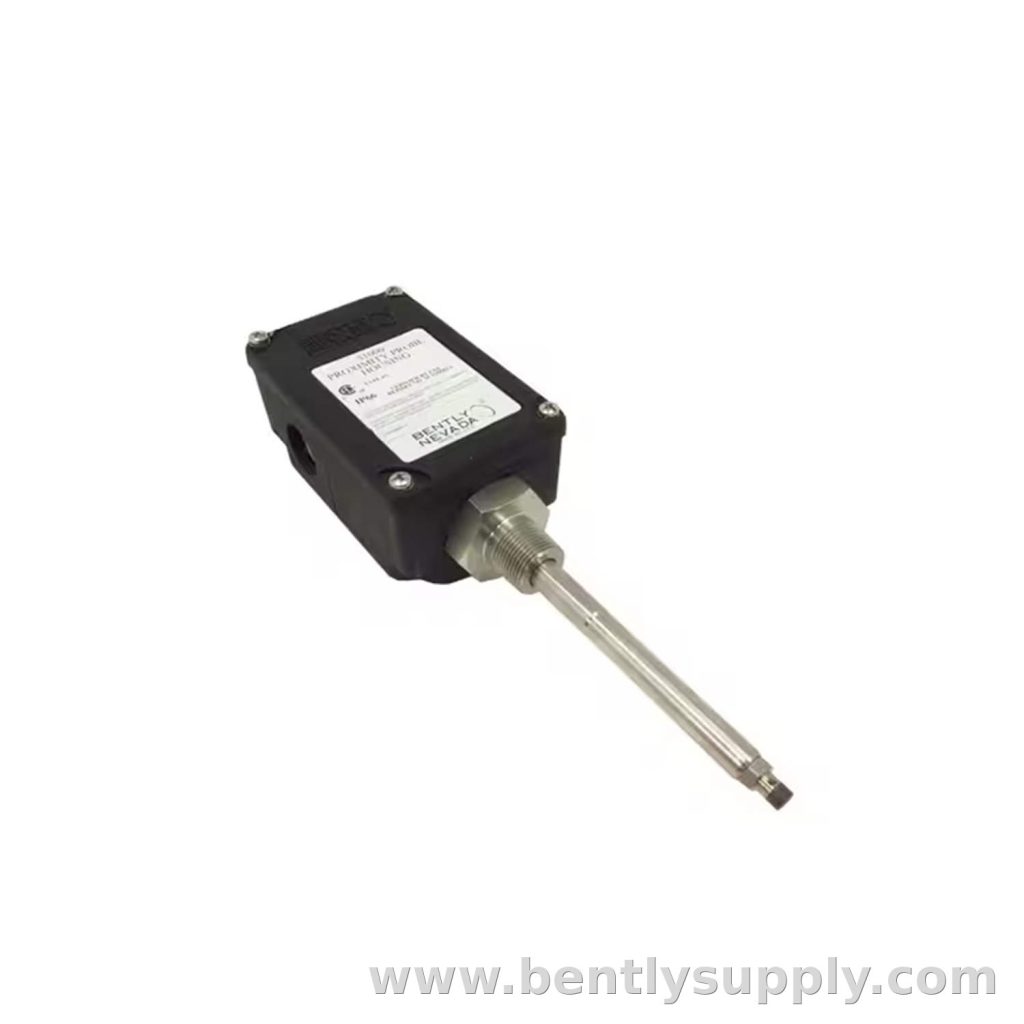

غلاف مسبار القرب Bently Nevada 32000-29-05-10-080-07-02 من سلسلة 3300 XL 8 mm 32000-29-05-10-080-07-02

غلاف مسبار القرب Bently Nevada 32000-29-05-10-080-07-02 من سلسلة 3300 XL 8 mm

مقدمة المنتج

يعتبر غلاف مسبار القرب 32000-29-05-10-080-07-02 من Bently Nevada جزءًا أساسيًا في أنظمة مراقبة وحماية المعدات الدوارة. هذا المنتج الأصلي مصمم للعمل في البيئات الصناعية الأكثر تطلبًا، ويُستخدم في التوربينات والضواغط والمضخات والمعدات الدوارة الحرجة.

المواصفات الفنية

يلخص الجدول التالي أبرز بيانات 32000-29-05-10-080-07-02 كما وردت في البيانات المصدرية:

  • العلامة التجارية: Bently Nevada
  • الموديل: 32000-29-05-10-080-07-02
  • السلسلة: 3300 XL 8 mm
  • النوع: Probe Housing Assembly
  • Probe Option: With Connector : 29 = 3300 XL 8 mm probe, with connector
  • طول الكابل: 05 = 0.5 metre
  • Standoff adapter Option: 10=100 mm
  • Probe penetration Option: 080 =80mm
  • الموصل/الواجهة: 07 =One PG21 x M20 fitting Two plugs
  • التركيب: 02 = 3/4-14 NPT (Required if ordering Standoff Adapter Option.)
  • Housing Material: Glass-reinforced Polyphenylene Sulfide (PPS) thermoplastic containing conductive fibers
  • Sleeve Material and Retaining Chain: AISI 304 stainless steel

يرجى الرجوع إلى دليل المستخدم الرسمي للحصول على التفاصيل الكاملة، ويمكن تنزيل الدليل من الرابط المرفق في صفحة المنتج. ننصح بالتحقق من التوافق مع المعدات الخاصة بك قبل الطلب.

تحليل المعايير

يشفّر سلسلة الطلب الخاصة بـ 32000-29-05-10-080-07-02 التكوين الفيزيائي والكهربائي للمكوّن، لذلك يجب مطابقة كل خانة مع الرسم الفني للآلة قبل الاستبدال. تتراوح درجة حرارة التشغيل المصنّف لها بين -51°C to +105°C (-60°F to +221°F). يغلق هذا الغلاف نقطة اختراق المسبار في جسم الآلة ضد الغبار ورش الماء مع إتاحة الصيانة القياسية للمسبار، فيجمع بين الحماية الميكانيكية والأداء الكهربائي للمسبار المحتوى.

سيناريوهات التطبيق

يحمي هذا الغلاف مسبار القرب عند مروره عبر جسم الآلة في التوربينات والضواغط والمضخات، وهو مناسب لمناطق الغسل والتركيبات الخارجية والمواقع الخطرة التي تتطلب حماية ميكانيكية وبيئية للمسبار مع إبقائه قابلاً للصيانة.

دليل التركيب

طابق كل خانة خيارات مع الرسم الفني للآلة قبل تركيب الغلاف 32000-29-05-10-080-07-02، ثم ثبّته عبر وصلة اللولب الخاصة به وأحكم صامولة التثبيت بعزم اللف الموثق، مع إبقاء حلقات الإحكام في موضعها للحفاظ على السد البيئي. اضبط فجوة المسبار بعد التجميع وتحقق منها قبل التشغيل.

طريقة الاستخدام

بعد التركيب والمعايرة، يعمل غلاف مسبار القرب 32000-29-05-10-080-07-02 ضمن نظام المراقبة بشكل مستمر. راقب القراءات بانتظام للتأكد من استقرارها، وإذا لاحظت أي انحراف غير طبيعي فافحص النظام فورًا. استخدم البيانات المقاسة لتحليل حالة الآلة، وتأكد من أن جميع التوصيلات محكمة وخالية من التآكل.

نصائح الصيانة

افحص غطاء الهيكل والبراغي وحلقات الإحكام عند كل فرصة صيانة، وتأكد من أن عزم صامولة التثبيت لم يترخص أثناء التشغيل. حافظ على تشغيل الوحدة وتخزينها ضمن نطاق -51°C to +105°C (-60°F to +221°F).

نصائح الإصلاح

إذا واجهت مشكلة في غلاف مسبار القرب 32000-29-05-10-080-07-02، فتحقق من التوصيلات الكهربائية والكابلات أولًا، وراجع دليل المستخدم للحصول على إرشادات استكشاف الأخطاء. لا تحاول فتح المكوّن أو إصلاحه بنفسك؛ فقد يؤدي الإصلاح غير الصحيح إلى تلف النظام أو إلغاء الضمان. اتصل بفني مؤهل أو بالدعم الفني لدينا واستخدم قطع الغيار الأصلية فقط.

نصائح الشراء

عند شراء غلاف مسبار القرب 32000-29-05-10-080-07-02، تأكد من أنه أصلي ومتوافق مع نظامك، وطابق رقم الموديل كاملاً مع قائمة المواد الخاصة بآلتك. ننصح بالشراء من مورد موثوق مثل BN Parts Arabic؛ نقدم منتجات أصلية 100% بأسعار تنافسية مع شحن سريع، ويمكنك الاتصال بنا في أي استفسار حول التوافق أو التوفر.

قائمة التغليف

تشمل العبوة غلاف مسبار القرب 32000-29-05-10-080-07-02 مع وثائق الشحن. يتم شحن المنتج في عبوة آمنة تحميه من التلف عبر شركات الشحن FedEx وUPS وDHL، وعادةً يتم الإرسال خلال 24 ساعة من تأكيد الطلب مع إمكانية تتبع الشحنة. تأكد من استلام العبوة في حالة جيدة وأبلغنا فورًا إذا لوحظ أي تلف.

عن سلسلة 3300 XL 8 mm

الرقم يتبع نظام القياس بالقرب **3300 XL 8 mm** من Bently Nevada. أبرز المواصفات العامة للنظام كما هي منشورة في بيانات النظام:

  • نطاق القياس الخطي: 2.0 مم (80 mils) بدءًا من فجوة 0.25 مم
  • معامل المقياس: 7.87 فولت/مم (200 mV/mil)
  • نطاق التردد: 0 إلى 10 كيلوهرتز
  • الحد الأدنى لقطر الهدف المسطح: 15.9 مم
  • نطاق حرارة تشغيل المسبار وكابل الامتداد: ‎-52 إلى +177 درجة مئوية، وجهاز Proximitor: ‎-52 إلى +100 درجة مئوية
  • رأس المسبار: بولي فينيلين كبريتيد (PPS) مقاوم كيميائياً
  • متوافق مع متطلبات معيار API 670

التوافق مع النظام

  • ينتمي هذا المكوّن إلى 3300 XL 8 mm proximity system، وهو مصمم للعمل مع المسابير وكابلات الامتداد وأجهزة Proximitor ووحدات المراقبة التابعة لنفس النظام.
  • مكوّنات Bently Nevada التي تحمل نفس رقم القطعة قابلة للتبديل الكامل، فيمكن استبدال قطعة الغيار المخزنة دون إعادة هندسة حلقة القياس عند تطابق رقم الموديل كاملاً.
  • يمكن توريد السلسلة الكاملة بأرقام قطع متسقة من BN Parts Arabic.

الأسئلة الشائعة

ما هو نطاق درجة حرارة التشغيل؟
تتراوح درجة حرارة التشغيل المصنّفة للموديل 32000-29-05-10-080-07-02 بين -51°C to +105°C (-60°F to +221°F)، وهو نطاق يغطي الظروف القاسية النموذجية لتركيبات المعدات الدوارة.
ما نوع الموصل أو الواجهة؟
يستخدم Fittings Option: 07 =One PG21 x M20 fitting Two plugs بما يطابق سلسلة القياس القياسية من Bently Nevada.
هل يمكن تبديل هذه القطعة مع المكوّنات القائمة؟
مكوّنات Bently Nevada التي تحمل نفس رقم القطعة قابلة للتبديل الكامل، فيمكن لهذه القطعة أن تحل محل الوحدة القائمة دون إعادة معايرة الحلقة عند تطابق رقم الموديل كاملاً.
كيف أتأكد من رقم القطعة الصحيح؟
طابق كل خانة خيارات مع قائمة المواد الخاصة بالآلة، ثم تواصل معنا بسلسلة الخيارات كاملة؛ سيعمل فريق BN Parts Arabic على تأكيد التوافق والتوفر والوثائق.

إصدارات أخرى من نفس السلسلة (32000)

جميع الإصدارات التالية تنتمي إلى نفس عائلة المنتج من Bently Nevada وتختلف في خيارات التكوين (الطول، نوع الموصل، الاعتمادات):

المواصفات التقنية
رقم القطعة (SKU) 32000-29-05-10-080-07-02
رقم الطراز (MPN) 32000-29-05-10-080-07-02
العلامة التجارية Bently Nevada
السعر على استفسار
brand Bently Nevada
model 32000-29-05-10-080-07-02
series 3300 XL 8 mm
type Probe Housing Assembly
