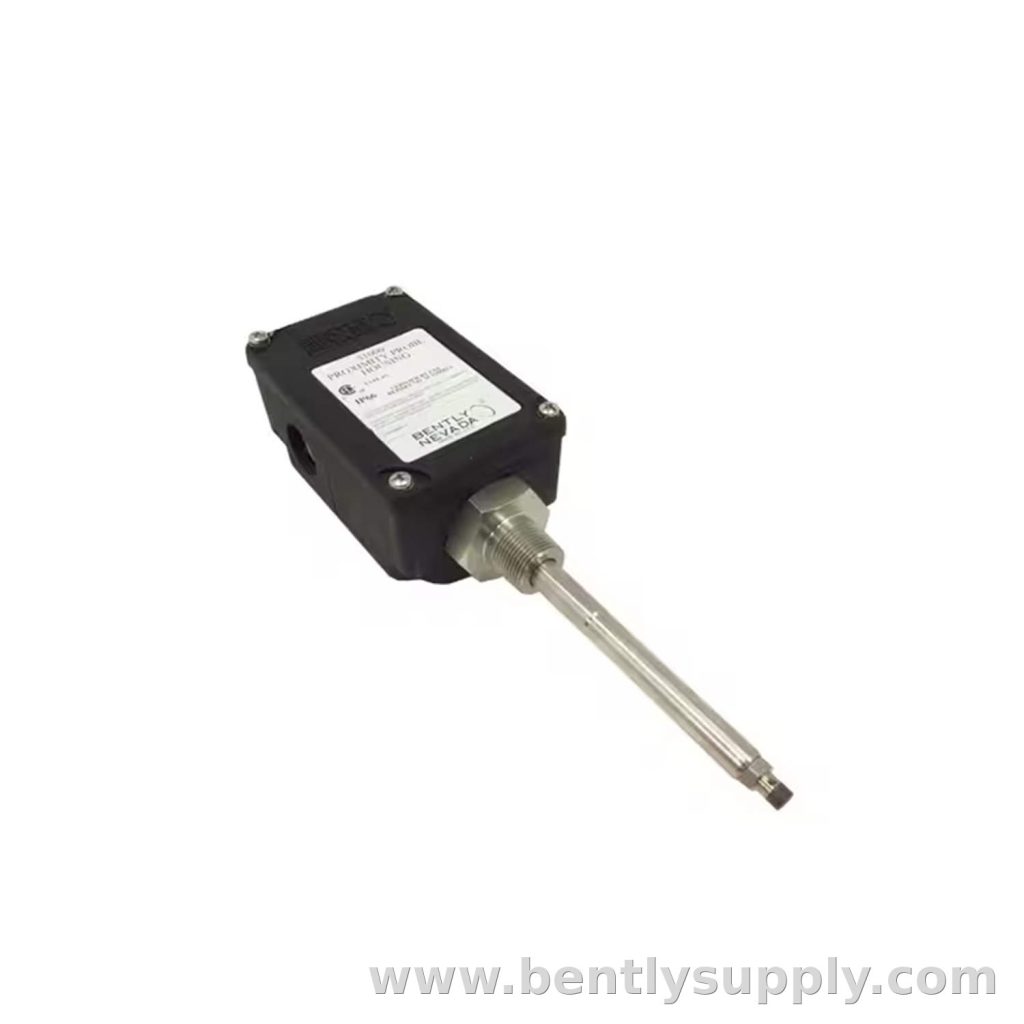

غلاف مسبار القرب Bently Nevada 32000-28-05-05-110-03-02 من سلسلة 3300 XL 8 mm 32000-28-05-05-110-03-02

غلاف مسبار القرب Bently Nevada 32000-28-05-05-110-03-02 من سلسلة 3300 XL 8 mm

مقدمة المنتج

يعتبر غلاف مسبار القرب 32000-28-05-05-110-03-02 من Bently Nevada جزءًا أساسيًا في أنظمة مراقبة وحماية المعدات الدوارة. هذا المنتج الأصلي مصمم للعمل في البيئات الصناعية الأكثر تطلبًا، ويُستخدم في التوربينات والضواغط والمضخات والمعدات الدوارة الحرجة.

المواصفات الفنية

تتضمن قائمة المواصفات التالية بيانات التعريف والقيم الفنية المتاحة لهذا الموديل:

  • العلامة التجارية: Bently Nevada
  • الموديل: 32000-28-05-05-110-03-02
  • السلسلة: 3300 XL 8 mm
  • النوع: Probe Housing Assembly
  • Probe Option: With Connector : 28 = 3300 XL 8 mm probe, multiple approvals
  • طول الكابل: 05 = 0.5 metre
  • Standoff adapter Option: 05= 50mm
  • Probe penetration Option: 110 =110mm
  • الموصل/الواجهة: 03 = Two plugs, M20 fitting, and one cable seal grip with grommet for armored probe cable
  • التركيب: 02 = 3/4-14 NPT (Required if ordering Standoff Adapter Option.)
  • Housing Material: Glass-reinforced Polyphenylene Sulfide (PPS) thermoplastic containing conductive fibers
  • Sleeve Material and Retaining Chain: AISI 304 stainless steel

يرجى الرجوع إلى دليل المستخدم الرسمي للحصول على التفاصيل الكاملة، ويمكن تنزيل الدليل من الرابط المرفق في صفحة المنتج. ننصح بالتحقق من التوافق مع المعدات الخاصة بك قبل الطلب.

تحليل المعايير

يشفّر سلسلة الطلب الخاصة بـ 32000-28-05-05-110-03-02 التكوين الفيزيائي والكهربائي للمكوّن، لذلك يجب مطابقة كل خانة مع الرسم الفني للآلة قبل الاستبدال. تتراوح درجة حرارة التشغيل المصنّف لها بين -51°C to +105°C (-60°F to +221°F). يغلق هذا الغلاف نقطة اختراق المسبار في جسم الآلة ضد الغبار ورش الماء مع إتاحة الصيانة القياسية للمسبار، فيجمع بين الحماية الميكانيكية والأداء الكهربائي للمسبار المحتوى.

سيناريوهات التطبيق

يحمي هذا الغلاف مسبار القرب عند مروره عبر جسم الآلة في التوربينات والضواغط والمضخات، وهو مناسب لمناطق الغسل والتركيبات الخارجية والمواقع الخطرة التي تتطلب حماية ميكانيكية وبيئية للمسبار مع إبقائه قابلاً للصيانة.

دليل التركيب

طابق كل خانة خيارات مع الرسم الفني للآلة قبل تركيب الغلاف 32000-28-05-05-110-03-02، ثم ثبّته عبر وصلة اللولب الخاصة به وأحكم صامولة التثبيت بعزم اللف الموثق، مع إبقاء حلقات الإحكام في موضعها للحفاظ على السد البيئي. اضبط فجوة المسبار بعد التجميع وتحقق منها قبل التشغيل.

طريقة الاستخدام

يتكامل غلاف مسبار القرب 32000-28-05-05-110-03-02 مع نظام المراقبة المرافق بعد التثبيت الصحيح دون الحاجة إلى إعدادات إضافية. قم بفحوصات دورية للتأكد من سلامة الوصلات، وسجّل القراءات لتتبع اتجاهات أداء الآلة على مدى الزمن، واتبع دائمًا إرشادات السلامة أثناء التعامل مع المعدات.

نصائح الصيانة

افحص غطاء الهيكل والبراغي وحلقات الإحكام عند كل فرصة صيانة، وتأكد من أن عزم صامولة التثبيت لم يترخص أثناء التشغيل. حافظ على تشغيل الوحدة وتخزينها ضمن نطاق -51°C to +105°C (-60°F to +221°F).

نصائح الإصلاح

عند تعطل غلاف مسبار القرب 32000-28-05-05-110-03-02، حدّد السبب أولًا: افحص التوصيلات ومصدر الإشارة، ثم راجع إجراءات التشخيص في الدليل الرسمي. إن تعذّر حل المشكلة فاتصل بفريق الدعم الفني لدينا؛ نوصي باستبدال المكوّن التالف بقطعة أصلية بدلًا من الإصلاح الميداني لضمان الأداء الأمثل.

نصائح الشراء

قبل طلب 32000-28-05-05-110-03-02، تحقق من رقم القطعة الكامل والعلامة التجارية Bently Nevada، واطلب من المورد شهادة المنشأ إذا لزم الأمر. يقوم BN Parts Arabic بتوريد المكوّنات الأصلية مع الوثائق الرسمية للخدمة، ويمكن لفريقنا تأكيد التوفر والتسعير وزمن التسليم لسلسلة الخيارات الخاصة بك.

قائمة التغليف

تشمل قائمة التغليف للموديل 32000-28-05-05-110-03-02 المكوّن نفسه ووثائقه المرافقة. نلتزم بتغليف المنتجات بشكل آمن لضمان وصولها سليمة، ويمكن توفير تفاصيل إضافية حول التغليف عبر خدمة العملاء عند الطلب.

عن سلسلة 3300 XL 8 mm

الرقم يتبع نظام القياس بالقرب **3300 XL 8 mm** من Bently Nevada. أبرز المواصفات العامة للنظام كما هي منشورة في بيانات النظام:

  • نطاق القياس الخطي: 2.0 مم (80 mils) بدءًا من فجوة 0.25 مم
  • معامل المقياس: 7.87 فولت/مم (200 mV/mil)
  • نطاق التردد: 0 إلى 10 كيلوهرتز
  • الحد الأدنى لقطر الهدف المسطح: 15.9 مم
  • نطاق حرارة تشغيل المسبار وكابل الامتداد: ‎-52 إلى +177 درجة مئوية، وجهاز Proximitor: ‎-52 إلى +100 درجة مئوية
  • رأس المسبار: بولي فينيلين كبريتيد (PPS) مقاوم كيميائياً
  • متوافق مع متطلبات معيار API 670

التوافق مع النظام

  • ينتمي هذا المكوّن إلى 3300 XL 8 mm proximity system، وهو مصمم للعمل مع المسابير وكابلات الامتداد وأجهزة Proximitor ووحدات المراقبة التابعة لنفس النظام.
  • مكوّنات Bently Nevada التي تحمل نفس رقم القطعة قابلة للتبديل الكامل، فيمكن استبدال قطعة الغيار المخزنة دون إعادة هندسة حلقة القياس عند تطابق رقم الموديل كاملاً.
  • يمكن توريد السلسلة الكاملة بأرقام قطع متسقة من BN Parts Arabic.

الأسئلة الشائعة

ما هو نطاق درجة حرارة التشغيل؟
تتراوح درجة حرارة التشغيل المصنّفة للموديل 32000-28-05-05-110-03-02 بين -51°C to +105°C (-60°F to +221°F)، وهو نطاق يغطي الظروف القاسية النموذجية لتركيبات المعدات الدوارة.
ما نوع الموصل أو الواجهة؟
يستخدم Fittings Option: 03 = Two plugs, M20 fitting, and one cable seal grip with grommet for armored probe cable بما يطابق سلسلة القياس القياسية من Bently Nevada.
هل يمكن تبديل هذه القطعة مع المكوّنات القائمة؟
مكوّنات Bently Nevada التي تحمل نفس رقم القطعة قابلة للتبديل الكامل، فيمكن لهذه القطعة أن تحل محل الوحدة القائمة دون إعادة معايرة الحلقة عند تطابق رقم الموديل كاملاً.
كيف أتأكد من رقم القطعة الصحيح؟
طابق كل خانة خيارات مع قائمة المواد الخاصة بالآلة، ثم تواصل معنا بسلسلة الخيارات كاملة؛ سيعمل فريق BN Parts Arabic على تأكيد التوافق والتوفر والوثائق.

إصدارات أخرى من نفس السلسلة (32000)

جميع الإصدارات التالية تنتمي إلى نفس عائلة المنتج من Bently Nevada وتختلف في خيارات التكوين (الطول، نوع الموصل، الاعتمادات):

المواصفات التقنية
رقم القطعة (SKU) 32000-28-05-05-110-03-02
رقم الطراز (MPN) 32000-28-05-05-110-03-02
العلامة التجارية Bently Nevada
السعر على استفسار
brand Bently Nevada
model 32000-28-05-05-110-03-02
series 3300 XL 8 mm
type Probe Housing Assembly
